概述
落地扇方案可驱动三相 24Vdc 低压永磁同步电机，软件上采用 SVPWM 空间电压矢量调制技术，具有更小的谐波分量及转矩脉动，通过 VSP 调速信号进行调速。启动不反转，不抖动，低噪音，具有逆风启动、堵转保护、过流功能。
方案采用 32 位高速 MCU 芯片为主控，为启动算法运行、驱动算法运行、速度提升及转矩调节精度提供保障，同时内置 3P+3N 驱动，减少外围元器件。具有低噪音、低损耗、运行平稳、使用寿命长、无极调速等技术优势，为广大客户提供高性价比的、稳定可靠的方案选择。
MCU 简介
本方案采用本司的32位微控制器作为主控芯片。这是一款基于 32 位 ARM® Cortex™-M0 内核的微控制器，同时内置 P+N 驱动芯片，与传统方案相比，集成度高，保证了高性能、低功耗、代码密度大等优势。
产品具有 3 组 P+N PWM 驱动输出，可产生 6 路带死区 PWM 信号，丰富的中断机制和 ADC 触发，更适合电机驱动。12 位 ADC 输入，高达1.2 MSPS 转换速率，快速读取电压、电流值，及时对过压、过流进行保护，内置一路运放,两路 OP，可省去电流采样处的外置运放，省去外部 MOS 驱动芯片， 简化电路，降低成本。放大器及 OP 输出可直接作为 ADC 输入，不用外部引线， 占用引脚资源。通用 GPIO，支持多种工作模式，可编程控制中断。
应用范围
本方案可以应用于低压落地扇、循环扇、风扇、空气净化器等直流无刷电机产品。
规格参数
项目 | 说明 | |
电机 | 单项或三相 | 三相直流无刷 |
内转子或外转子 | 外转子 61 毫米 | |
槽数&级数 | 12 槽数&10 对极 | |
磁铁：磁条/瓦磁； 充弦磁/矩形磁 | 胶磁条 | |
规格 | 输入电压 | 24VDC（22.8~25.2V） |
额定电流 | 1.8A | |
额定输入功率 | 43W | |
待机功耗 | ＜0.05W | |
转速范围 | 200-2100RPM | |
特殊功能（正反转，刹车） | 不需要正反转，刹车需要 | |
调速方式 | PWM 调速信号输入， 范围 50~525Hz，无极调速(转速=Fclk*4) | |
开回路或闭回路 | 速度闭环控制，精度小于 3%转速 | |
FG/RD 功能 | 开路输出，输出串一个小电阻保护 | |
扭矩 | 153mNm | |
噪音 | 0.5 米处，额定负荷小于 45DB, 整机低档 350RPM 小于 28DB | |
整机档位设计 | 睡眠档 250RPM/2 档 800RPM/自动挡（根据空气质量自动调节）/最高档 1600RPM | |
FG Pulse(每圈几个 Pulse) | FG=转速/4 | |
控制方式 | 有感启动无感 FOC 运行/无感双电阻 FOC | |
顺逆风启动 | 顺风启动；逆风启动，350RPM 启动 | |
保护 | 堵转保护时间 | 0.5-2.5s 保护启动，检测电流进行保护， 重新上电或者 PWM 信号重启 |
低转速保护 | 小于 100RPM 保护 | |
启动失败保护 | 连续启动 3 次失败， 重新上电或者 PWM 信号重启 | |
软件过流 | 相电流保护（5A 单次触发保护） | |
缺相保护 | 重新上电或者 PWM 信号重启 | |
过欠压保护 | 过压 30V（单次触发），欠压 15V（单次触发） 重新上电或者 PWM 信号重启 | |
短路保护 | 重新上电或者 PWM 信号重启 |
硬件保护 | 保险丝需要，安规需求 | |
其他 | 工作温度范围 | 环境-10～60℃ |
工作湿度范围 | 30～85%RH | |
存储温度范围 | -20～70℃ | |
存储湿度范围 | 30～95%RH | |
PCB 尺寸 | 66×66×1.6（mm） | |
ESD/EFT |
产品过 UL/CUL,CE,3C | 4KV（接触）/10KV（空气）静电保护;4KV 5KHz EFT 电机能运行；EMC 通过 |
EMC | ||
接口 |
VIN | 电源输入接口正端 |
GND | 电源输入接口正端 | |
PWM | 调速信号 | |
5V | 外接 5V 电源 | |
FG | 速度反馈 | |
BRK/EN | 刹车信号/使能信号 |
工作原理

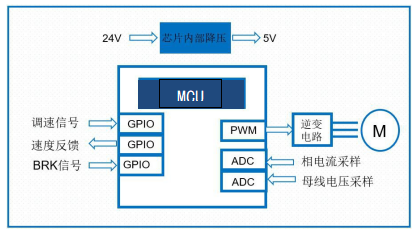

功能框图
